Вузол вводу води — це не просто набір кранів, фільтрів і фітингів, з’єднаних у довільному порядку. Від правильної послідовності залежить зручність обслуговування, захист лічильника від механічних домішок, стабільність тиску та безпека всієї квартирної системи. Якщо переплутати окремі елементи місцями або неправильно підібрати різьби та діаметри, монтаж доведеться переробляти вже під час складання.
- Що таке вузол вводу і чому порядок деталей важливий
- Правильна послідовність деталей від стояка
- Типові помилки під час складання вузла
- Лічильник встановлений перед фільтром
- Фільтр без відсічного крана
- Переплутані ВР і ЗР
- Не збігаються діаметри
- Як перевірити деталі до походу в магазин
- FAQ
- Що ставити першим після стояка — кран чи фільтр?
- Чи можна встановити лічильник перед фільтром?
- Чи обов’язково встановлювати редуктор тиску?
- Чим відрізняється внутрішня різьба від зовнішньої?
- Чи можна з’єднати деталі 1/2″ і 3/4″?
Що таке вузол вводу і чому порядок деталей важливий

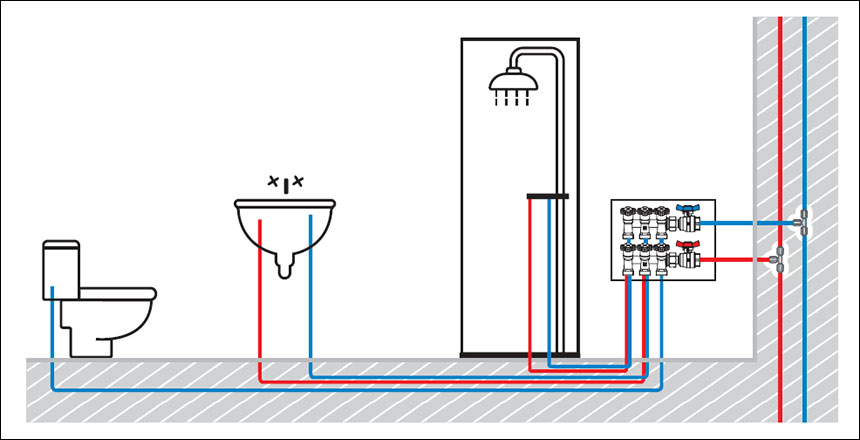

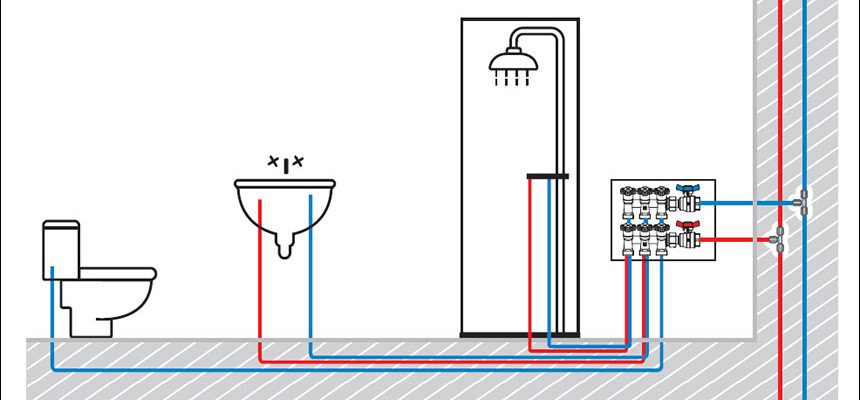

Вузлом вводу називають ділянку водопроводу від стояка до внутрішньої розводки квартири. Саме тут зазвичай встановлюють запірну арматуру, фільтр грубого очищення, лічильник, зворотний клапан та, за необхідності, редуктор тиску.
Логіка проста: кожен попередній елемент створює умови для нормальної роботи наступного. Наприклад, кран дозволяє перекрити воду перед обслуговуванням, а фільтр затримує пісок, окалину та інші тверді частинки до того, як вони потраплять у лічильник.
Тому складати вузол лише за принципом «як зручніше розмістити» не варто.

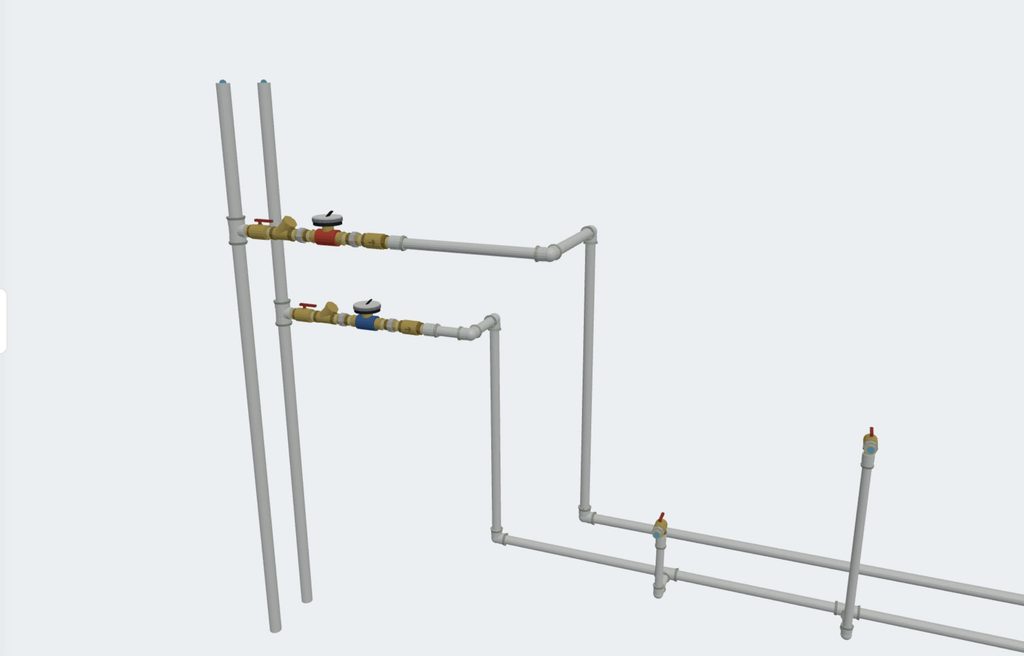

Правильна послідовність деталей від стояка
Типова схема виглядає так:
стояк → запірний кран → фільтр грубого очищення → лічильник → зворотний клапан → редуктор тиску за потреби → запірний кран → квартирна розводка.
Перед монтажем корисно окремо перевірити, як має бути організований вузол вводу води у квартирі: порядок деталей, щоб співставити розташування компонентів із конкретною схемою підключення.
Перший запірний кран потрібен для швидкого відключення води. Без нього очищення фільтра, заміна лічильника чи ремонт вузла стають значно складнішими.
Далі встановлюється фільтр грубого очищення. Його завдання — затримувати відносно великі механічні частинки, які можуть надходити зі стояка.
Після фільтра розміщують лічильник води. У такій послідовності вимірювальний механізм отримує вже попередньо очищений потік.
За лічильником ставлять зворотний клапан, який не дозволяє воді рухатися у зворотному напрямку.
Якщо тиск у системі нестабільний або занадто високий, додають редуктор тиску. Перед квартирною розводкою часто встановлюють ще один запірний кран для зручного відсікання внутрішньої системи.
| Елемент | Де встановлюється | Для чого потрібен |
|---|---|---|
| Запірний кран | Першим після стояка | Перекриття подачі води |
| Фільтр грубого очищення | Перед лічильником | Затримує механічні домішки |
| Лічильник | Після фільтра | Облік споживання води |
| Зворотний клапан | Після лічильника | Не допускає зворотного потоку |
| Редуктор тиску | За потреби | Стабілізує тиск |
| Другий кран | Перед розводкою | Відсікає внутрішню систему |
Типові помилки під час складання вузла
Лічильник встановлений перед фільтром
У такому випадку пісок, окалина та інші частинки можуть потрапляти безпосередньо в механізм лічильника. Фільтр логічніше ставити раніше, щоб він захищав наступні елементи.
Фільтр без відсічного крана
Якщо перед вузлом немає запірної арматури, очистити або замінити фільтр без перекриття води на іншій ділянці буде складніше. Тому можливість локально відсікти систему потрібно передбачити заздалегідь.
Переплутані ВР і ЗР
Під час підбору фітингів важливо дивитися не лише на діаметр. Позначення ВР означає внутрішню різьбу, а ЗР — зовнішню. Дві деталі потрібного діаметра все одно можуть виявитися несумісними, якщо тип різьбового з’єднання підібраний неправильно.
Не збігаються діаметри
Типова ситуація — один елемент має різьбу 1/2″, а наступний — 3/4″. Без відповідного перехідника з’єднати їх безпосередньо не вийде.
Як перевірити деталі до походу в магазин
Щоб не підбирати перехідники вже під час монтажу, схему краще скласти заздалегідь. Спочатку визначають діаметр вводу, потім розташовують кран, фільтр, лічильник та інші елементи, після чого перевіряють тип і розмір кожної різьби.
Для цього можна використати конструктор схем водопостачання easy-pipe. Він працює у браузері, не потребує встановлення або реєстрації та доступний українською мовою. Схема збирається з реальних типів деталей — труб, фітингів, кранів і приладів.
Корисна особливість такого підходу полягає в тому, що несумісні різьби або діаметри не вдається з’єднати як звичайні сумісні елементи. Це допомагає помітити необхідність перехідника ще до покупки комплектуючих.
Після складання можна отримати список деталей із розмірами та кількістю, а саму схему — зберегти та повернутися до неї пізніше.
FAQ
Що ставити першим після стояка — кран чи фільтр?
Зазвичай першим встановлюють запірний кран. Він дає можливість перекрити воду для очищення фільтра або обслуговування наступних елементів.
Чи можна встановити лічильник перед фільтром?
Технічно окремі конфігурації можуть відрізнятися, але у типовій схемі фільтр ставлять перед лічильником, щоб захистити його від механічних домішок.
Чи обов’язково встановлювати редуктор тиску?
Ні. Його використовують за потреби, наприклад при надмірному або нестабільному тиску у водопроводі.
Чим відрізняється внутрішня різьба від зовнішньої?
Внутрішня різьба знаходиться всередині фітинга, зовнішня — на його зовнішній поверхні. Для правильного з’єднання потрібно враховувати і діаметр, і тип різьби.
Чи можна з’єднати деталі 1/2″ і 3/4″?
Безпосередньо — ні, якщо їхні приєднувальні розміри відрізняються. Для такого переходу використовують відповідний перехідний фітинг.
